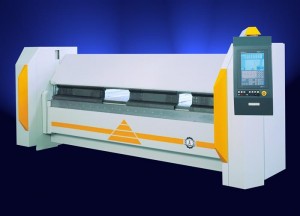

листогиб RAS FLEXIbend

Артикул: FLEXIbend
Категория: гибочные станки RAS
У нас есть ещё: листогиб, RAS
Поделиться:
  • Описание

  • Характеристики

  • Отзывы (0)

  • Отзывы

  • Видео

Обзор

Универсальные электромеханические сегментные листогибы с поворотной балкой модели RAS FLEXIbend выпускаются в двух модификациях: RAS 73.30 с рабочей длиной 3200 мм и RAS 73.40 с рабочей длиной 4060мм. Предназначены они для гибки стального листа (400 МПа) толщиной, соответственно, до 3,0мм и до 2,5мм. Инструментальная система Click позволяет быстро установить в верхней прижимной и гибочной балках разные по высоте и по длине сегментные блоки. Максимальная высота сегментов «козья ножка» в прижимной балке до 155 мм. Все установки и перемещения элементов инструментальной системы оператором отражаются и контролируются на 15" сенсорном экране монитора. Программное управление гибочной и нижней балками обеспечивают отличные результаты гибки. Нижняя балка, благодаря своей высоте и коробчатому сечению, чрезвычайно устойчива к деформациям изгиба и кручения. Это положительно повлияло на точность изгиба и срок службы станка. Нижняя балка автоматически устанавливается по высоте с учётом толщины листа, радиуса изгиба и радиуса инструмента. Интеллектуальная Bombier-система, установленная на листогибе RAS FLEXIbend, позволяет учесть и компенсировать прогиб гибочной балки вызванный упругими деформациями при работе с заготовкой. Линия изгиба листа остаётся прямой по всей длине, а радиус постоянным. Листогиб RAS FLEXIbend с интеллектуальной Bombier-системой не теряет дорогие листы и бесценное время, чтобы определить правильное «бомбирование», не проводит тест на изгиб и экспериментальное определение величины прогиба балки. Листогиб RAS FLEXIbend позволяет собрать и переработать всю информацию по толщине и ширине листа, его прочности и пластичности, учесть жёсткость сегментов в зависимости от их высоты и расположению на балке, учесть жесткость гибочной балки и всех элементов станка. Всё это делается автоматически. Оператор устанавливает лист в станок и начинает процесс гибки, всё как обычно. Балка поворачивается примерно на 10 градусов, датчики определяют отклонение линии изгиба и фактические нагрузки, балка возвращается в исходное положение. Bombier-система фиксирует наблюдаемые отклонения и обеспечивает необходимую выпуклость автоматически. Сразу же после этого гибочная балка поворачивается на заданный угол и ...линия первого изгиба абсолютно прямая. Опорный стол с системой задних упоров поддерживает обрабатываемый лист, позволяя ему легко перемещаться и позиционирует его, выдерживая заданные размеры гибки. Сервопривод устанавливает упоры со всплывающими пальцами в необходимые позиции меньше чем за две секунды. Все пальцы автоматически исчезают , когда оператор хочет повернуть лист. Упорные блоки со всплывающими пальцами можно переставить в свободные пазы на опоре. В стандартном исполнении глубина установки листа 1550 мм, но может быть расширена до 3050 мм или 4050 мм и опора может иметь J- или U -образную форму.


Заказать и купить инструмент листогиб RAS FLEXIbend в Москве можно по телефону: +7 (495) 134-03-15
Мы доставим инструмент листогиб RAS FLEXIbend по Москве максимально быстро.

Характеристики

Толщина листа н/углерод.сталь, 400 Н/мм2 RAS 73.30 - 3,0 мм, RAS 73.40- 2,5 мм
Рабочая длина RAS 73.30 - 3200 мм, RAS 73.40- 4060 мм
Длина станка RAS 73.30 - 4295 мм, RAS 73.40- 5155 мм
Ширина станка 2225 мм.
Высота 1755 мм
Перемещение заднего упора 10 - 1550 мм
Рабочая высота 900 мм
Высота открытия прижимной балки 300 мм
Скорость прижимной балки 40 мм/сек
Скорость поворота гибочной балки 90 град/сек
Точность позиционирования заднего упора 0.1 мм
Электропитание (вольт) 380
Мощность привода прижимной балки 4 кВт
Мощность привода гибочной балки 4 кВт
Давление воздуха 5 bar
Производитель RAS
Страна Германия
CNC регулировка гибочной балки, max 80 мм
Скорость перемещения упора (10-1550 мм) 1.9 сек
Управление CNC S-Touch
CNC регулировка нижней балки, max 80 мм
